钢衬塑储罐壁厚计算方法
时间:2018-05-15 来源

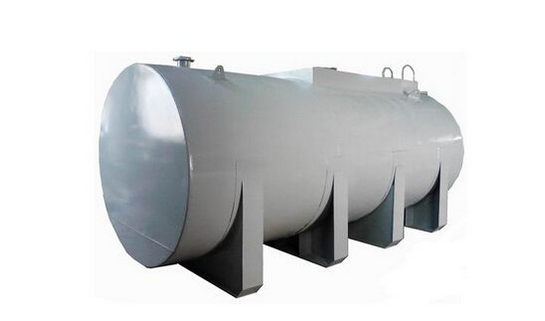

钢衬塑储罐是用来储存各种介质的罐体,钢衬塑储罐可以储存腐蚀性的液体,还可以储存各种化学物质,是一种防腐、抗老化、抗冲击的一种罐体。钢衬塑储罐有很多种规格的,每种规格的壁厚都会不一样。它都是根据它的罐内直径,高度等来计算的,到底都根据哪些来计算呢。下面我们来看看钢衬塑储罐壁厚的计算方法。

钢衬塑储罐壁厚计算公式



δd=(4.9*D*(H-0.3)*ρ)/[σ]d*φ

δt=(4.9*D*(H-0.3)*ρ)/[σ]t*φ

罐壁**小公称厚度=计算厚度+钢板负公差+腐蚀裕度



δd-介质储存条件下的计算壁厚(mm)

δt-试水条件下的计算壁厚(mm)

D-罐内径(M)

H-计算液面高度(M)

ρ-储液相对密度(取储液与水密度比)

[σ]d-设计温度下的钢板许用应力(Mpa)

[σ]t常温下的钢板许用应力(Mpa)

φ-焊接接头系数取φ=0.9,当标准规定的屈服强度大于370 Mpa时,φ=0.85。

罐壁**小公称厚度=计算厚度+钢板负公差+腐蚀裕度


      数据                                       数值

储液密度ρ(kg/m3)如小于水的密度,按1000     1200

液面高度Hm                                     4

罐内直径Dm                                    2.5

钢材的许用应力σ(Mpa                           157

焊缝系数φ(≤1.0                                0.85

钢板厚度偏差C1mm                               0

腐蚀裕量C2mm                                   0

设计压力PMpa                                  0.5

压力造成的壁厚增加tmm)                        0.005

设计厚度Tmm)                                  0.412



这就是钢衬塑储罐壁厚的计算方法,还有更多有关钢衬塑储罐的相关信息请继续关注我们!
